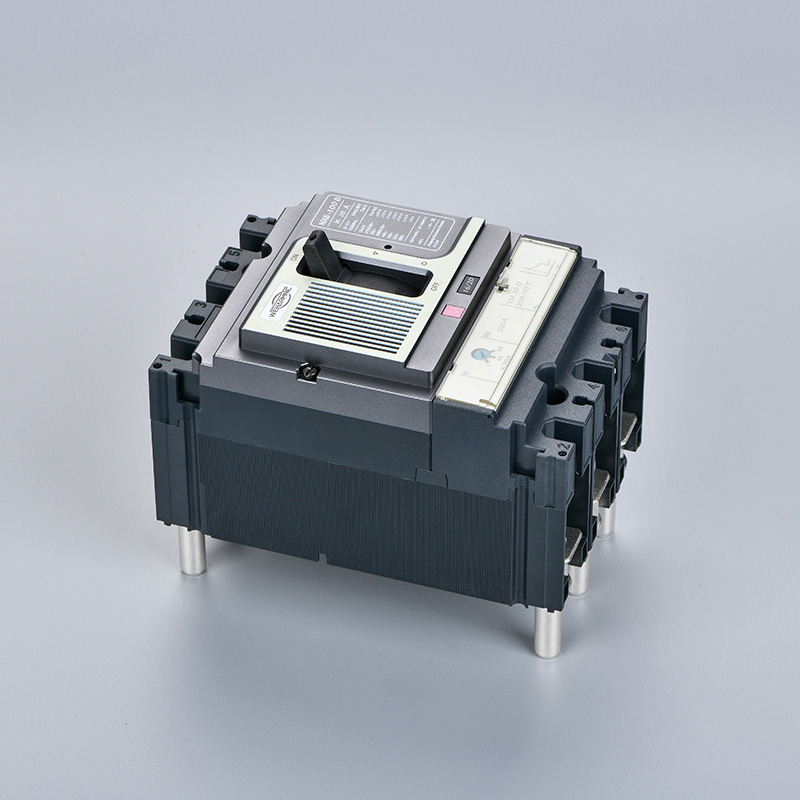

C100B3TMS20
产品描述
| 规格 | NX6-100B3TMS20 | |||||||
| 货物编号 | C100B3TMS20 | |||||||
| 产品主系列 | NX6 | |||||||
| 产品次系列 | 250 | |||||||
| 产品类型 | 断路器 | |||||||
| 产品应用 | 配电保护 | |||||||
| 极数 | 3P | |||||||
| 保护极说明 | 3D | |||||||
| 额定电流 [In] | 20A （40℃） | |||||||
| 额定工作电压 [Ue] | 690V AC 50/60Hz | |||||||
| 网络类型 | AC | |||||||
| 网络频率 | 50/60Hz | |||||||
| 隔离功能 | 适用 符合IEC60947-2 | |||||||
| 使用类别 | A类 | |||||||
| 额定极限短路分断能力[Icu] | ||||||||
| 型号 | 额定电压 | AC220V/240V | AC380V/400V/AC415V/AC440V | AC380V/400V/AC415V | AC500V | AC440/AC500V | AC525V | AC690V |
| B | Icu | 40kA | 25kA | / | 25kA | / | 22kA | 6kA |
| 脱扣器名称 | TM | |||||||
| 脱扣器类型 | 热磁式 | |||||||
| 控制类型 | 手柄（旋转手柄\延伸旋转手柄 另配） | |||||||
| 安装方式 | 插入式 | |||||||
| 补充信息 | ||||||||
| 额定绝缘电压 [Ui] | 1000V AC 50/60Hz | |||||||
| 额定冲击耐受电压 [Uimp] | 8kV | |||||||
| 额定运行短路分断能力[Ics] | =Icu | |||||||
| 机械寿命 | 20000 | |||||||
| 电气寿命(AC 415V) | 8000 | |||||||
| 电气寿命(AC 690V) | 1500 | |||||||
| 安装接线方式 | 底板安装 | |||||||
| 连接方式-上端 | 前连接 | |||||||
| 连接方式-下端 | 前连接 | |||||||
| 极间距 | 35mm | |||||||
| 接线能力 | 螺钉类型终端 300 mm² | |||||||
| 保护类型 |
过载保护 (热保护)
短路瞬时保护（磁保护）
|
|||||||
| 脱扣器额定值 | 20A 40℃ | |||||||
| 短路短延时整定类型 | / | |||||||
| 短路短延时整定电流范围[Isd] | / | |||||||
| 长延时电流整定类型 | 3档可调 | |||||||
| 长延时电流整定值 [Ir] | 0.8、0.9、1 In | |||||||
| 长延时时间整定类型(6In时 | / | |||||||
| 短路瞬动整定电流[Ii] | 10In | |||||||
| 接地保护电流整定值(Ig ) | / | |||||||
| 接地保护时间整定值(Tg ) | / | |||||||
| 中性线有保护时的设值 | / | |||||||
| 漏电流保护 | 无 | |||||||
| 区域选择性联锁 ZSI | 无 | |||||||
| 附件安装槽 |
2 槽 适用 辅助触点 OF
(固定式)
1 槽 适用 报警触点 SD (固定式)
1 槽 适用 脱口线圈 MN or MX (固定式)
|
|||||||
| 本地信号指示 | 无 | |||||||
| 数据通信 | / | |||||||
| 显示类型 | / | |||||||
| 测量类型 | / | |||||||
| 宽(W) | 105mm | |||||||
| 长(H) | 157mm | |||||||
| 高 (D) | 87mm | |||||||
| 产品净重 | 1.66 kg | |||||||
| 环境 | ||||||||
| 符合标准 | GB14048/IEC60947 | |||||||
| 产品认证 | 海事 CCS | |||||||
| 过电压类别 | class II | |||||||
| 电击保护级别 | class II | |||||||
| 污染等级 | 3 符合 IEC60664-1 | |||||||
| IP 保护等级 | IP40 符合 IEC60529 | |||||||
| IK 保护等级 | K07 符合 IEC 62262 | |||||||
| 运行温度 | -25…70 °C | |||||||
| 贮存环境温度 | -50…85 °C | |||||||
| 相对湿度 | 0…95 % | |||||||
| 工作海拔 |
0...2000 m 不降容
2000 m...5000 m 有降容
|
|||||||
| 合同保修 | ||||||||
| 保修单 | 18 months | |||||||
