一、产品概述



本产品为模块化插入式熔断器座，专为快速接线、

安全可靠及高效维护设计，适用于低压配电系统工业柜

及设备保护等场景。符合IEC 60269标准，具备高安全

性和便捷性。

二、主要技术参数

项目	参数/描述
额定电流	6A, 10A, 16A, 20A, 25A, 32A（最大规格）
额定电压	AC 690V、400V / DC 250V
额定频率	50/60Hz
熔芯尺寸	∅10×38mm（标准圆柱形熔芯）
安装方式	18mm模数化尺寸，兼容标准35mm导轨安装
接线方式	插入式接线，支持冷压头导线（无需工具）
防护等级	IP20（室内标准防护）
工作温度	-25℃ ~ +60℃

三、结构与功能设计

1. 插入式接线设计

- 接线端子：采用弹簧式插拔结构，支持导线直接插入（带冷压头）。

  - 适用导线范围：0.5~6mm²（适配冷压头尺寸）。

  - 防脱设计：内置自锁弹簧片，确保导线连接牢固，防止虚接或松动。

- 拆线操作：用螺丝刀或类似工具按压侧面按键即可释放导线。

2. 抽屉式熔芯盒

- 插拔结构：熔芯安装在抽屉盒内，抽屉盒可整体拔出（不离开主体）。

  - 自动弹出功能：拔出抽屉盒时，内置机构自动将熔芯弹出，便于更换。

  - 快速安装：将熔芯放入抽屉盒熔芯孔内，推入抽屉盒后锁紧到位。

- 防误操作：抽屉盒未完全推入时，电路保持断开状态，确保安全。

3. 模数化导轨安装

- 尺寸兼容性：18mm模数化宽度，适配标准35mm DIN导轨。

- 快速固定：背部卡扣设计，一按即锁，支持横向扩展安装。

四、产品特点

1. 接拆线高效

   - 插入式接线+按压拆线设计，单线操作时间≤3秒。

2. 连接可靠

   - 弹簧压力自调节，确保导线接触面恒定，防虚接、漏接。

3. 熔芯标准化

   - 熔芯尺寸∅10×38mm，通用性强，支持主流品牌替换。

4. 维护便捷

   - 抽屉盒插拔设计，熔芯更换无需断电（需专业人员操作）。

五、外形及安装尺寸

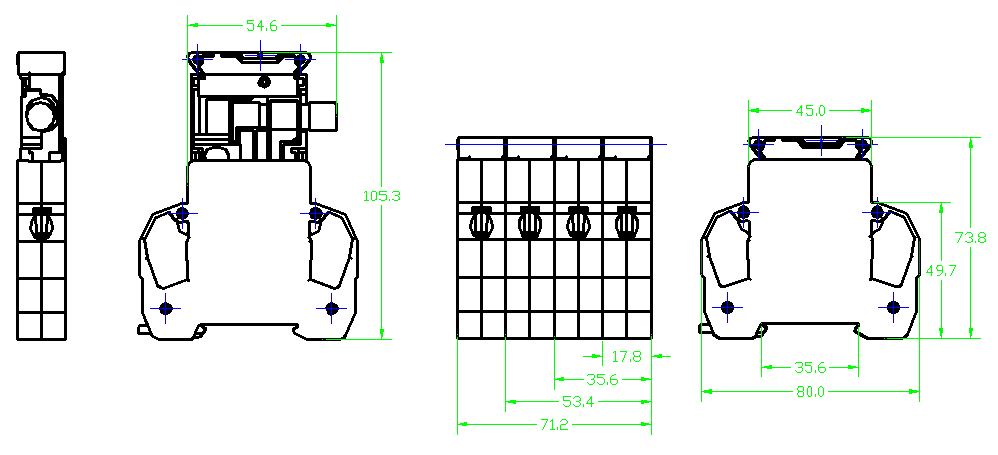

图一  （抽屉拉开最大尺寸）        图二 熔断器座外形尺寸（左视图为1、2、3、4

极厚度尺寸）

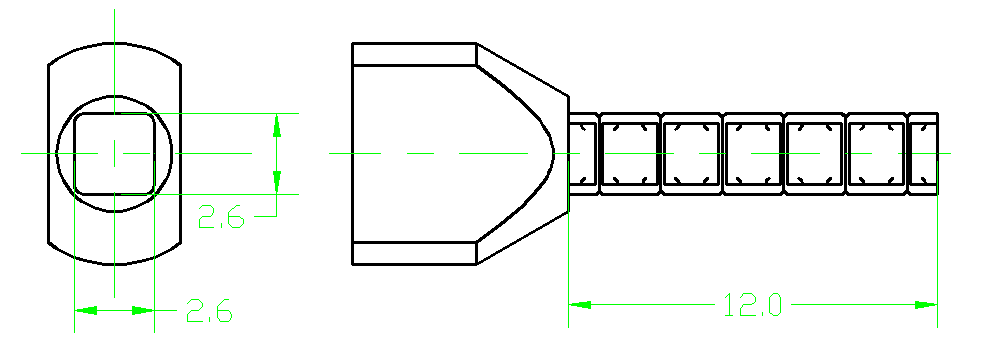

冷压头要求：截面不大于2.6X2.6；长度12--18

图三  冷压头

六、安全

- 材料：外壳采用VO级阻燃PA6+玻璃纤维，耐高温、抗冲击。

- 指示功能：熔芯熔断后，抽屉盒窗口显示红光（选配）。

七、注意事项

1. 安装前确保电路断电，严禁带电操作。

2. 熔芯额定电流需与负载匹配，禁止超规格使用。

 ---

版本：V1.0

发布日期：2025年03月20日

制造商：浙江哈摩尼卡电气有限公司
